插件元件波峰焊：五段温度与三个常见缺陷

贴片元件过回流焊，插件元件过波峰焊。两条不同的热过程，参数逻辑也不同。回流靠锡膏自己熔，波峰靠锡炉的泵把锡液推上来。

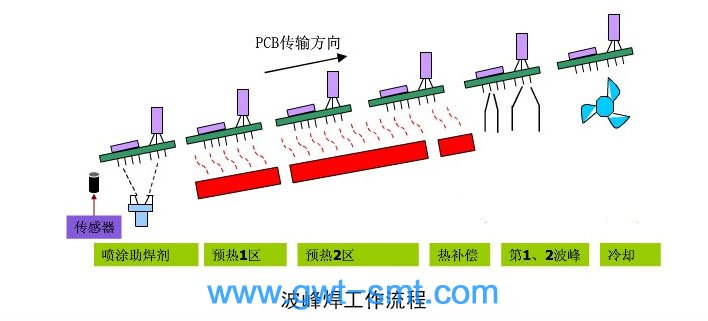

一、波峰焊的五个温区

1. 助焊剂涂布：喷雾或发泡，涂布量要均匀。涂多了残留多、易起锡珠；涂少了氧化膜没去掉，漏焊；
2. 预热一区：把板面温度缓慢抬到 90~110℃，让助焊剂活化、溶剂挥发；
3. 预热二区：继续升到 120~140℃，缩小板面与锡液的温差，减少热冲击；
4. 焊接区：锡炉温度无铅一般 260~270℃，接触时间 3~5 秒。时间短了透锡不足，长了铜溶解加剧、焊点脆；
5. 冷却区：控制降温速率，太快会让焊点产生应力裂纹，太慢晶粒粗大。

预热不足是漏焊和锡珠的主因之一；预热过度则让助焊剂提前失效。这两个方向的调整，看的是同一个温度曲线。

二、三个高频缺陷

连锡（桥连）。相邻引脚之间被锡连起来。原因通常是三个：引脚间距小、助焊剂不足、锡液表面张力拉不开。调整方向：提高预热温度、增加助焊剂涂布量、把传输角度调大一点（5~7 度），必要时改用选择性波峰或治具遮蔽。

漏焊（不上锡）。孔内没透锡或焊盘没润湿。常见原因是孔径与引脚间隙过大（超过 0.3mm 就难爬锡）、孔壁氧化、助焊剂活性不够、预热温度不够。透锡率一般要求填满孔深的 75% 以上。

锡珠与气孔。锡珠多来自助焊剂飞溅和过孔排气；气孔多来自孔内水汽、镀层有机物和锡液搅动带入的气体。烘板（去潮）和调整预热曲线，能解决大部分。

三、治具与遮蔽的作用

混装板（贴片加插件）过波峰时，贴片面和不需要焊接的区域要遮蔽，否则锡液会流到不该去的地方。治具的设计要点：遮蔽要贴合但不压伤元件、开窗要比焊盘略大、材料要耐温且不变形。治具做得好，能显著降低连锡和锡珠。

四、什么时候该改用选择性波峰焊

插件点少、分布散、板上有不耐高温的元件时，让整块板过波峰不划算也不安全。选择性波峰焊用一个小锡嘴逐点焊，灵活但速度慢。判断标准很简单：插件点数少、批量小、板子贵，选选择性；插件点密集、批量大，整板过波峰更经济。

五、无铅之后参数要重调

无铅锡液温度高、润湿性差，同样的板子从有铅切到无铅，预热温度要提高、接触时间要略延长、助焊剂要换成活性匹配的型号。厂内 2 台波峰焊、2 条 DIP 线，产线切换前会先用废板跑一遍曲线确认，再上线生产。
