工业控制解决方案

工控主板、PLC 与 HMI 控制板，共同点是板子大、层数多、装到现场就是七乘二十四小时不停机。宽温余量、长周期物料和翘曲控制，比单纯的贴装精度更影响出货后的返修率。

这类板子难在哪

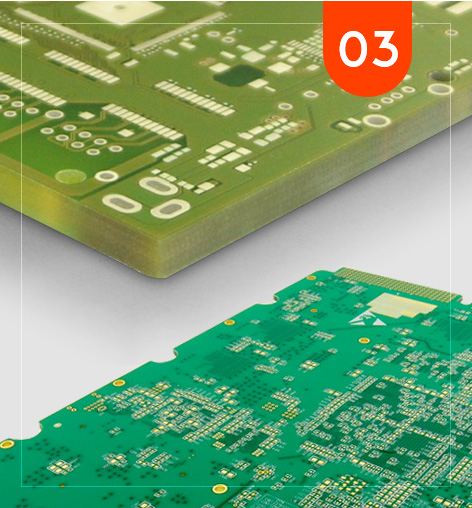

板子一大，翘曲就跟着来。六层以上的大板在回流时受热不均，冷却后中间拱起，第二面贴装时锡膏厚度就不一致；BGA 与 QFN 混排时，同一张钢网要同时应付 0.4mm 间距的芯片和普通阻容，开孔稍一激进就连锡。

另一个麻烦是料。工控客户的机型往往要卖五到十年，主控与接口芯片一旦停产，替代料不是换上去就能跑，得重新验证时序与温漂。等到产线要出货才发现缺料，交期就拖住了。

我们的做法

• 宽温器件按 BOM 核等级：工业级优先，客户 BOM 里混进的民用级件提前标出来，位置和风险一起给对方确认。
• 大板控翘曲：拼板按长边进板方向排，回流后用托盘承托；1.6mm 以上双面贴装的板子做二次过炉补偿，板面温差控制在 5℃ 以内。
• 长周期物料提前锁：客户确认量产后按 6–12 个月用量备料，替代料先做小批样品验证再上量，避免临时换料改工艺。
• 三防按场景选：高湿、粉尘、盐雾场景做选择性涂覆，连接器与散热面遮蔽，不做整板浸涂。

怎么判定

首件对照 BOM 与位号图逐项核验，SPI 测锡膏厚度与体积，AOI 全检焊面，X-Ray 查 BGA 与 QFN 的空洞率；终检按 IPC-A-610 Class 2 执行，功能测试跑客户治具的全项，长生命周期机型可加 72 小时通电老化。

常做的板型

• 工控主板、嵌入式与边缘计算盒子
• PLC、运动控制卡、伺服驱动板
• HMI、触摸屏主板、工业网关
