原理图是smt设计的开始，它定义了在pcba焊板上之间的电气连接，因此在smt封装钱，工厂要求客户提供技术文件来进行生产，原理图smt设计的工作将直接影响生产工作。其中smt原理图的设计要求如下：

准确性：在原理图上一定要有准确的电气连接，否侧会造成后续工作的错误，原理图错误、电气连接不正确、元器件封装不正确或者没有封装都不可能成功地设计印制板。

层次性：设计层次性原理图时，准确性不是唯一的要求。需要掌握设计的层次，根据电路需求选择设计方法。

美观：单张原理图应该布局合理、清楚易读。除此之外，在原理图还应该有适当的注释，方便设计者对原理图的阅读。

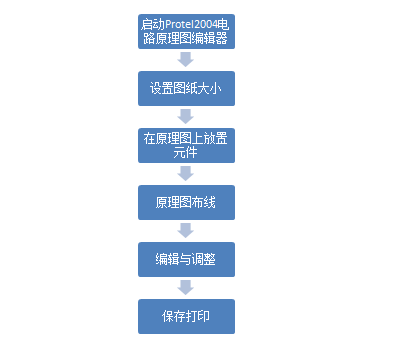

原理图的设计时较为复杂，一般的设计过程可以按照如图1所示的设计流程进行设计。

(1)在项目文件中新建原理图文件。

(2)设置原理图图纸及相关信息。原理图图纸是原理图绘制的工作平台，所有的工作都是在图纸上进行的，为原理图选择合适的原理图图纸并对其进行合理的设置将使得设计更加美观。

(3)装载所需要的元件符号库。在原理图设计中使用的是元件符号，因此需要在设计前导人所有需要的元件符号，在Protel 2004中使用元件库来管理所有的元件符号，因此需要载入元件符号库，如果Protel 2004中没有所绘制图纸需要的元件，则需要自己建立元器件符号库，并加载自己绘制的元件符号库。

(4) 放置元件符号。元件符号将按照设计原理放置在原理图图纸上，在元件放置过程中另外的一个重要工作就是设置元件属性，尤其是元件的标号和封装属性，该项属性将作为网络报表的一部分导人 PCB设计中，如果没有标号或没有封装将不可能完成PCB的设计。

(5)调整原理图中的元件布局。由于在放置元件的过程中，元件并不是次放置到位，有可能元件的位置摆放不当的话，会给连线带来很大的不便，因此需要对元件进行布局调整，以方便连接导线和使原理图布局美观。

(6)对原理图进行连线。该步骤的主要目的是为元件建立电气连接，在建立连接的过程中可以使用导线和总线，也可以使用网络标号，在建立跨原理图电气连接时将使用端口。该步骤引人的网络信息将作为网络报表的一部分导人PCB设计中，在完成连线工作后，原理图设计的主要工作已经完成，所有PCB设计需要的信息已经完备，此时即可生成网络报表，准备PCB设计。

 (7)检查原理图错误并修改。在完成原理图绘制后，Protel 2004引人了自动的ERC检测功能帮助设计者检查原理图。

 (8)注释原理图。

 (9)保存并打印输出原理.

以上的流程是为单张原理图绘制准备的，在层次化的原理图设计中将采用更加复杂的流程，但是层次原理图中的单张原理图绘制仍将大体采用这个流程。
