DIP 插件

DIP 插件工序讲清插装怎么做:工装定位保极性、手插位号逐一核对、波峰焊前复核器件高度与间距,插件后按器件类型分流到波峰焊或后焊线,附自检与首件记录要求。

DIP 插件

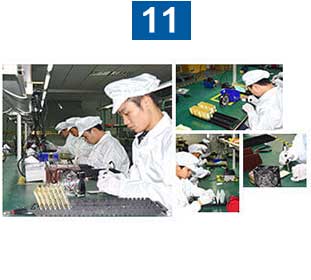

DIP 插件这道工序,说白了就是把通孔器件和异形件插到板上。工装定位是第一步,极性方向靠工装卡住,不靠人眼。手插位号要逐一核对,插完自检一遍再往下流。我们厂 DIP 有 2 条插件线,后面接 2 台波峰焊和 2 条植锡后焊线,插件完的板子按器件类型分流:能过波的走波峰焊,怕热的、高的、异形的走手工后焊。

波峰焊前不复核高度和间距,后面全是返修

插件完不是直接上波峰焊。先复核器件高度和引脚间距,高的器件挡住焊料波、引脚间距太密容易连锡。这两项在工装上就要卡住,别等过了炉再挑。波峰焊用 SAC305 无铅锡膏配套工艺,预热和焊接参数按板厚和器件密度调,异形件该上治具就上治具。插件段的错件、漏件、反向,靠位号核对和首件确认压下去,首件没签不能批量流。

给客户的建议很直接:BOM 里把极性器件和异形件的封装标清楚,插件工装我们按你的板子开。插装完进 PCBA测试 前,插件段的自检记录和首件记录要跟着板走,出问题能追到哪一站位、哪一批。
