有了AOI全检为什么还需要SPI?

分享到:

随着现代高新技术的发展,SMT产品的检测技术也在不断更新,在人用放大镜或显微镜人工目力的检测到各种检测设备的层出不穷,但是随着SMT所贴装的零器件精度越来越高体积越来越小-01005甚至更小,对于人的目检能力是远远不够的,AOI自动光学检测设备更是更新换代,变得更加效率惊人!所以,随着PCBA工业发展的功能越强,体积越小,AOI就会越来越显示出它重要的位置!借助于AOI,然后人目检,0402以下的元件目检做不到了,可以用AOI,对误报的再目检。能用在线AOI+离线AOI当然好了,只是小的元件的PCB电路板, ICT没有地方下针。这个时候拥有3D栅格扫描的锡膏检测仪就可以全自动的真正的实现测量数据与产品线、钢网以及印刷参数的关联自动判断,自动生成报表。SPI导入带来的收益在线型3D锡膏检测设备所带来的优势。

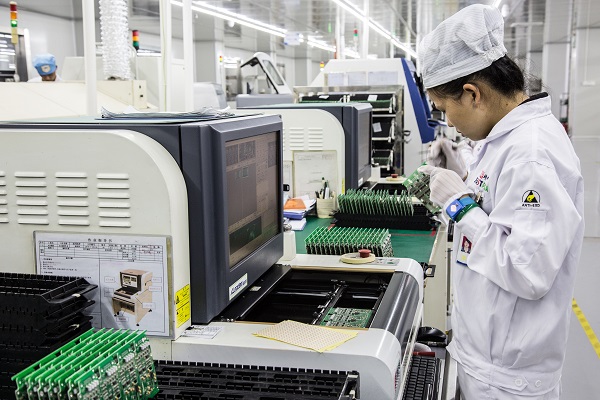

离线AOI检测

1)据统计,SPI的导入可将原先成品PCB不合格率有效降低85%以上;返修、报废成本大幅降低90%以上,出厂产品质量显著提高。

2SPIAOI联合使用,通过对SMT生产线实时反馈与优化,可使生产质量更趋平稳,  大幅缩短新产品导入时必须经历的不稳定试产阶段,相应成本耗更为节省。

3)可大幅降低AOI关于焊锡的误判率,从而提高直通率,有效节约人为纠错的人力、时间成本。据统计,当前成品PCB74%的不合格处与焊锡有直接关系,13%有间接关系。SPI通过3D检测手段有效弥补了传统检测方法的不足。

4)部分PCB上元器件如BGACSPPLCC芯片等,由于自身特征性所带来的光线遮挡,贴片回流后AOI无法对其进行检测。而SPI通过过程控制,最大程度减少了炉后这些器件的不良情况。

5)伴随电子成品日益精密化与焊锡无铅化的趋势,贴片元件越来越微型,因此,焊锡膏印刷质量正变得越来越重要。SPI能有效确保良好的锡膏印刷质量,大幅减少可能存在的成品不良率出现。

6)作为产品质量过程控制的手段,能在回流焊接前及时发现质量隐患,因此几乎没有返修成本与报废的可能,有效节约了成本。

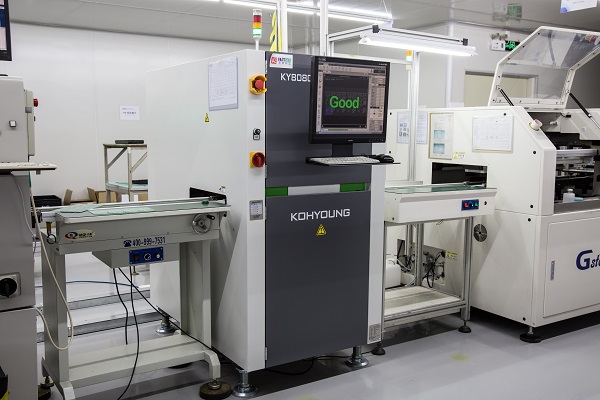

SPI锡膏检测
