机器人smt贴片加工

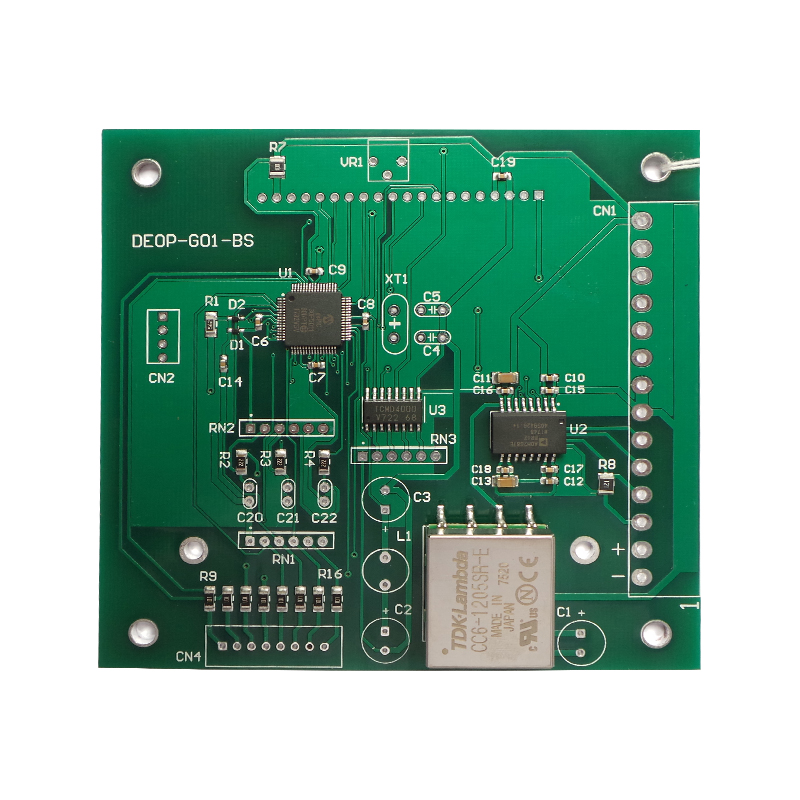

机器人与自动化控制板结构紧凑、板型多为异形或拼板，分板应力控制不好会拉裂焊点。连接器、排线座贴装后做插拔力与通断确认。

• 铣刀分板，分板后复查板边器件
• 连接器插拔力与通断逐块确认
• 异形板用专用治具，减少周转损伤

打样 1 片起，与小批量一起可加急，齐料后分批交付；贴片环节见 贴片加工。

机器人控制板的三个坑

一是振动。机器人关节在动，板子跟着动，焊点长期受交变应力，最先出问题的是重器件的引脚——大电容、电感、连接器。这类器件的焊点要饱满，不能只满足外观标准。

二是异形板。机器人结构紧凑，板子往往是异形或窄长条，没有标准工艺边，传送与定位要靠治具。治具不是随手做的，位置偏差会让贴装整体偏移。

三是分板应力。拼板分板时的机械应力会传到板边器件，MLCC 裂纹在电测里查不出来，装到整机跑一段时间才开路。

分板这一步怎么控

• 铣刀分板，不用剪板与手工掰，V-CUT 深的板尤其不能用掰的
• 分板后复查板边 5mm 内的器件，重点看 MLCC 有无裂纹与崩角
• 异形板用专用治具，治具与板边接触面加软垫，减少周转磕碰
• 连接器、排线座贴装后做插拔力与通断，机器人装配时反复插拔，这一项不能省

编码器与伺服接口

这类接口走差分信号，对阻抗与共模敏感。焊点不良表现为丢步、回零偏移，不是直接不工作，排查很费时间。所以接口焊点全检，测试时用带负载的方式做，不比空载通断。

小批量的现实问题

机器人项目的板子常常一次几十片，改版还勤。改版涉及焊盘与器件位置时钢网要重开，只改丝印的可以沿用。旧钢网我们留档，回做老版本能直接调出来——这一点在小批量项目里比省钱更重要。
