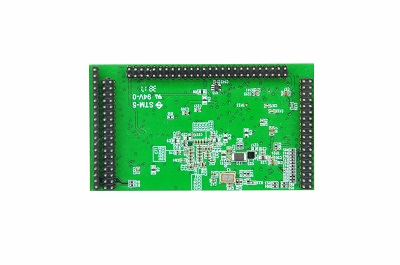

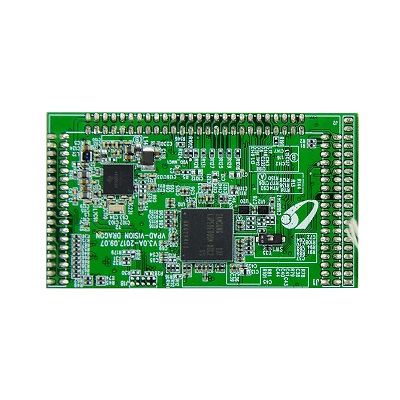

工业控制系统SMT贴片加工线路板

这类板卡通常多路串口、网口、显示接口并存，插件件与贴片件混排，后焊工位多、焊点密度高。我们把回流与后焊分开设定参数，接口焊点按类型逐项做通断确认，避免整机装配后才发现虚焊。

• 插件连接器与排针先贴片、后过波峰，避免二次受热让塑胶件变形
• 多路接口逐项做通断与带载测试，记录随批次留存
• 大电流与散热焊盘单独设定锡膏量，回流后确认爬锡高度

打样与小批量都能加急，物料齐套后按排产分批交货；贴片这一段见 SMT 贴片加工。

工控板的故障大多出在后焊

工控板上的贴片件其实不难，难的是那排端子、DB9、RJ45、拨码开关。这些件靠手插后焊，焊点大小不均、透锡不足、连锡，装到现场跑几个月就变接触不良。整机厂返修最多的就是这些位置，不是 BGA。

后焊怎么卡

• 按接口类型分工位，同类件同一个人做，手法才一致
• 透锡高度按 IPC-A-610 卡，双面板要求孔内爬锡，不能只焊住一面
• 焊后逐块做通断与带载，只做通断会漏掉接触电阻偏大的
• 端子上方的塑胶件注意受热变形，必要时加散热夹或分段焊

现场的干扰不全是板的问题

工控现场有变频器、伺服、接触器，干扰很强。板子做得再好，如果地分割、屏蔽、滤波在布局上没处理，现场照样出问题。这类问题不在贴装范围内，但 DFM 阶段看出来我们会提——提了不改也是你方的决定，至少记录在案。

宽温与长供期

工控设备寿命常在5 年以上，选料要按长生命周期考虑。客户指定的品牌不擅自替换，替代料一律书面确认。关键料可以按年用量提前锁一部分，避免中途断料时只剩涨价一条路——这件事要在项目开始谈，不能等断料再说。

一块板试产要多久

文件齐到出样：DFM 与报价1 个工作日，打样50 片以内、物料齐套后3–5 个工作日。工控板的变量常在料上，长交期料六周的情况不少见，所以交货时间从料齐那天算，不从下单那天算，这个口径先讲清楚免得后面扯。
