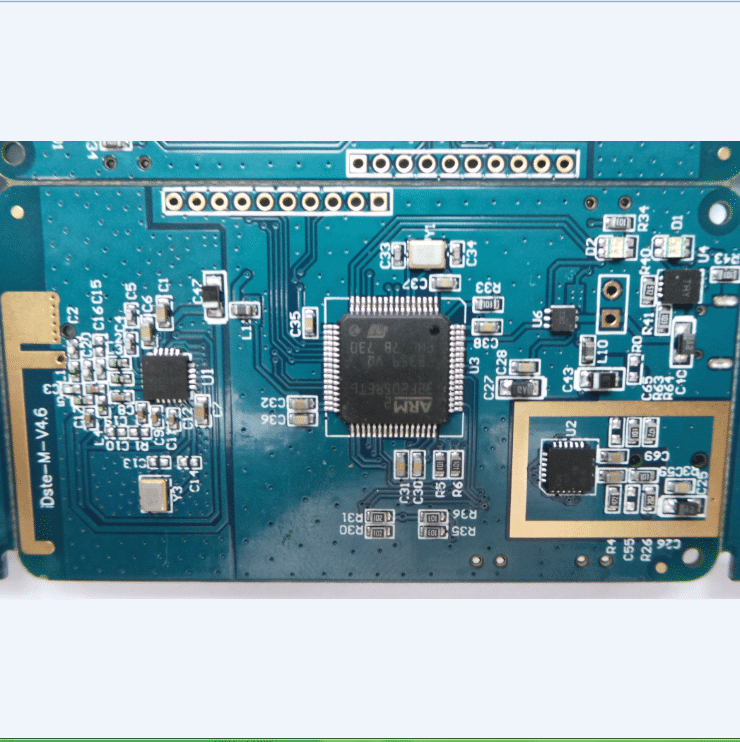

2G通讯模块控制板SMT贴片加工

通讯类板卡工作在射频或高速信号环境，阻抗控制、焊点一致性与助焊剂残留是三个关键点。射频区域尽量少用助焊剂，屏蔽罩与天线座贴装后检查平整度与共面性。

• 射频链路做驻波与插损抽测，异常板回溯印刷与贴装记录
• 屏蔽罩、天线座共面性检查，避免整机装配留缝
• 高频板材烘烤按工艺卡执行，防止爆板

齐料后分批交付，打样和小批量都可以插单；工艺细节在 贴片加工。

模块类小板，难点不在小

2G 模块控制板面积通常只有名片大小，上面塞着模块本体、SIM 卡座、电源管理、天线座。板小、拼板多，一拼十几块，分板方式不对就会拉裂板边的天线座与电容。这类板的第一道坎是分板应力，不是贴装精度。

SIM 卡座是返修第一名

• 卡座引脚密、共面性要求高，贴装后逐个做共面性检查，只做通断不够
• 卡座本体是塑料，回流曲线要照顾它的耐温上限，峰值温度不能照抄普通板
• 插拔测试按你方要求的次数做，卡座松了表现为识别不到卡，不是不能开机

射频这条链路

2G 的发射功率不小，天线座与匹配网络对焊点外形敏感。射频区域尽量少用助焊剂，清洗时保护天线座，装配后做驻波与发射功率抽测。异常板回溯印刷与贴装记录，多数能找到印刷偏移或锡膏量的痕迹。

模块本身怎么贴

模块是带屏蔽罩的整件，底面焊盘大、吸热量大，和周边小件的温差不好压。做法是给模块位置单独做炉温验证，实测模块底部与相邻器件的温度差，再决定曲线。模块贴装偏移会直接影响射频性能，按最严的那一档卡。

成本与批量

这类板单价低、拼板多，成本几乎全在换线与分板。一拼十几块的板，分板工时要算清；拼版设计改一版，能把分板工序省掉一半。建议在打样阶段就把拼版与分板方式定下来，量产的单价才有空间。
