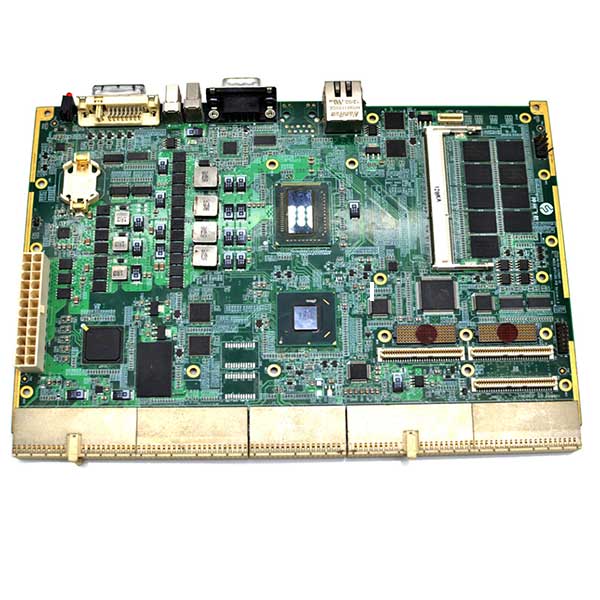

CPCI工控服务器主板SMT

这类板卡通常多路串口、网口、显示接口并存，插件件与贴片件混排，后焊工位多、焊点密度高。我们把回流与后焊分开设定参数，接口焊点按类型逐项做通断确认，避免整机装配后才发现虚焊。

• BGA 主控与内存颗粒贴装后做 X-Ray，重点看空洞与偏移
• 宽温器件按客户 BOM 指定品牌，替代料需书面确认
• 首件对照装配图与 BOM 逐项签核，确认后才批量投料

板型相近时工艺参数沿用上一批，试产不用重头调；测试段见 烧录测试老化。

欧式插卡的机械要求

CPCI 板是标准尺寸的插卡，靠板边连接器插进机箱背板，插拔时有导向与锁紧结构。所以它的机械精度要求高于普通主板：板外形尺寸、连接器位置、板厚都有公差，超差就插不进导轨，或者插进去接触不良。

压接连接器是这类板的关键工序

• 2mm 硬压接连接器的针脚靠过盈配合压入金属化孔，孔径与孔壁镀层必须匹配
• 压接用专用设备，压接深度与压力按连接器规格设定，手工压不行
• 压接后做通断与拉脱力抽检，压接不良在电测里可能是通的，跑一段时间才断
• 压接工序在贴片之后、插件之前排，顺序错了要拆了重来

热插拔与背板供电

这类板支持带电插拔，板上要有热插拔控制与缓启动电路。焊接上要注意的是大电流路径：背板供电从连接器进来，走内层厚铜，焊点截面不足会在满载时发热。连接器电源针脚的焊点与压接点都要检查。

导轨与板边

板边要与导轨配合，倒角、毛刺、板边器件的凸出高度都有讲究。板边 5mm 内尽量不放高器件，锁紧结构压下来会顶到。这些是结构问题，但在 DFM 阶段看图纸就能发现，比做出来再改便宜。

长供期与替代

工控服务器的生命周期长，主控与内存往往几年后还在生产。客户指定的型号不擅自换，替代料书面确认。关键料按年用量提前锁库存，这件事在项目开始就要谈。
