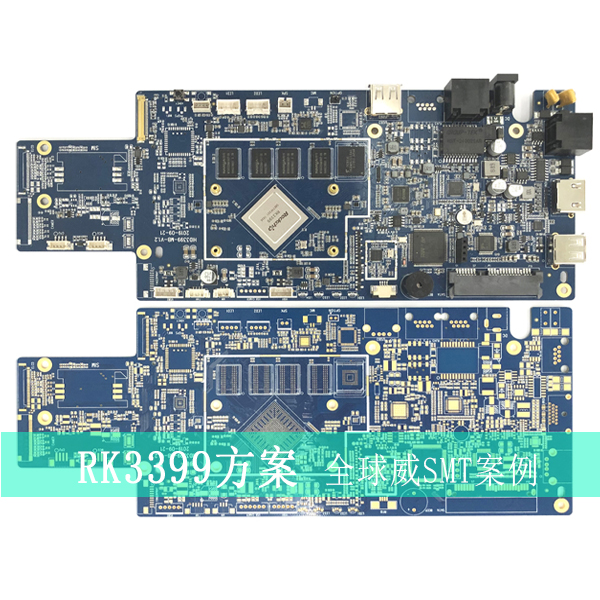

RK3399方案Android主板SMT贴片加工

主控 BGA 加 DDR 走线是这类板的核心。锡膏厚度由 SPI 全程监控，贴装后 AOI 全检，主控与存储区域再做 X-Ray 确认空洞率；0201 与 BGA 混排时，钢网开孔与温度曲线按板型单独设定。

• BGA 球径小，印刷与贴装参数按 SPI 数据实时微调
• 屏蔽罩贴装平整度重点检查，避免四角翘起
• 出货前完成烧录与点亮测试，减少客户端返工

物料到齐后按排产分批交，打样同样接加急单；贴片工艺见 SMT 贴片加工。

RK3399 的板面特征

Android 主板除了贴装本身，还有一段软件工作量。板子贴好不等于能用，要烧录、要跑起来、要确认屏、触摸、Wi-Fi、蓝牙、摄像头这些外设都认。

Wi-Fi 与蓝牙的天线净空区是硬约束。净空区内不能铺铜、不能走线、不能有助焊剂残留，否则射频指标掉下来，整机过不了认证。

触摸屏接口多为细间距 FPC 座，插拔力大。焊点不足时整机装配能插上，用一段时间出现触摸漂移或局部无反应。

固件与外设确认

• 主控 BGA 与 DDR 区域按细间距板参数走：薄钢网、SPI 全检、X-Ray 抽检空洞与偏移。
• 天线净空区在 AOI 里设独立检测项，印刷与贴装避开，清洗前先贴保护。
• 烧录按项目建档，固件版本与批次绑定，同一批不混版本。
• 出货前做点亮与外设确认：显示、触摸、Wi-Fi 扫描、摄像头出图，逐项记录。

WiFi 与天线

烧录后没做老化就出货。Android 板有些问题要跑一段时间才现形，比如 DDR 时序余量不足导致的偶发重启、电源纹波引起的花屏。加一段通电老化能提前暴露，省掉客户端整机返工。

烧录算不算一道工序

DFM 与报价第 1 个工作日给，打样在齐料后 3–5 个工作日，批量 4–6 个工作日。需要烧录与外设确认的，把固件、屏参、外设清单一起给过来，测试项按清单逐条对，不自行增减。

你们能烧录固件吗？

能。烧录属于测试段的一道工序，按项目建档管理程序版本，烧录记录随批次留档。烧完做点亮与外设确认，不通的挑出来，不混进合格品。

Wi-Fi 信号不好，是板的问题吗？

先分清是板还是整机。板这边能保证的是净空区干净、天线座焊点可靠、接地完整；整机的天线位置、外壳材质、屏蔽罩装配都会影响结果。真要定位，得在同一台整机上换板对比。
