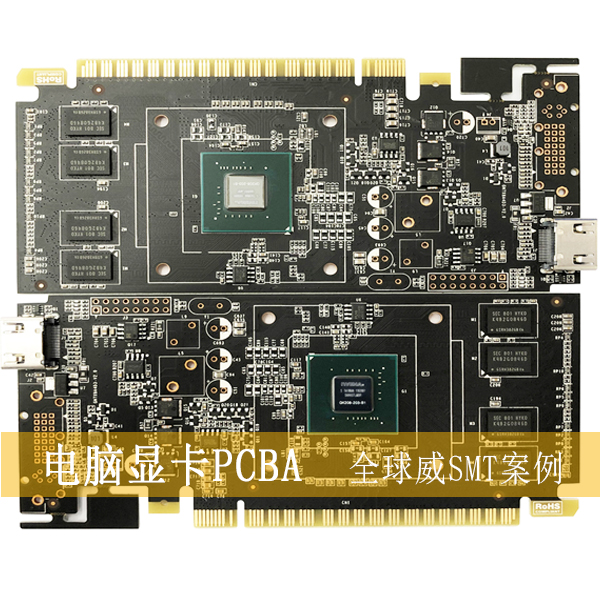

电脑显卡PCBA贴片加工

矿机与显卡板供电相数多、大电流走线宽，难点在厚铜区域的锡膏量与回流曲线匹配，以及大尺寸 BGA、电感、MOS 的贴装偏移控制。

• 厚铜区单独开钢网，保证锡膏量充足
• 大电感与 MOS 的贴装偏移重点管控
• 散热焊盘空洞率抽检，控制在高负载可接受范围

发 Gerber 与 BOM，DFM 出结果后再报价；插件后焊见 插件后焊。

显卡板真正吃的是什么

显卡与矿机板的共同点是电流大。供电相数多，走线宽、铜厚，散热焊盘面积大，锡膏量和回流曲线的匹配难度比普通板高一个量级。锡膏给多了连锡，给少了爬锡不足、载流能力下降。

板子大、元件重。大电感与大尺寸 BGA 在回流时受热不均，容易偏移；板子本身在回流后也容易翘，翘曲超过千分之五，后续装配就压不平。

贴装点数多，一块板上千个点位，AOI 的编程与判定阈值直接决定漏判率。

厚铜与散热焊盘

• 厚铜区单独开钢网，局部加厚锡膏量；大焊盘开网格状排气孔，减少回流时气体顶起。
• 大电感与 MOS 的贴装偏移单独设检测项，不并进通用阈值。
• 回流曲线按板厚与铜面积分段设定，实测板温确认大焊盘与小器件的温差。
• 散热焊盘按批抽 X-Ray 看空洞分布，控制在满载可接受的范围内。

和矿机板的差别

板翘。大板回流后中间拱起，贴装时看不出来，装散热器时压不实，接触热阻上去，满载温度就压不住。现在的做法是回流后平放冷却、不叠板，翘曲超标的挑出来单独处理。

先验证锡膏量再放量

DFM 与报价 1 个工作日。厚铜板与大面积散热焊盘的板，建议先打样验证锡膏量与曲线，再放量。打样齐料后 3–5 个工作日，批量 4–6 个工作日。整机组装与包装可以接，按段报价。

厚铜板你们能做到多少盎司？

贴装本身对铜厚没有硬限制，限制在锡膏量与回流曲线——铜越厚，热容量越大，大焊盘与小器件同炉的温差就越难压。具体能不能做，发 Gerber 与叠层过来看，我们按实测板温给结论，不按经验拍。

矿机板和显卡板工艺上差在哪？

差别在散热与长期满载。矿机板常年满负荷，对焊点抗热疲劳要求更高，散热焊盘的空洞率要压得更低；显卡板有显存与 GPU 的高密度区域，贴装精度与翘曲控制更吃紧。同一套设备，参数不通用。
