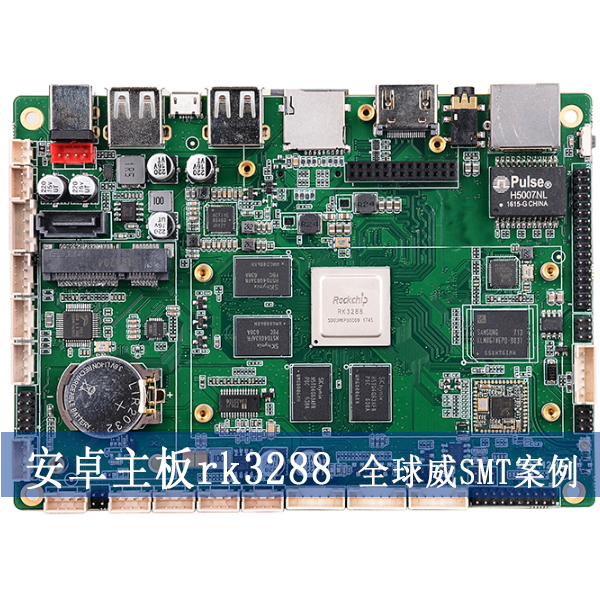

安卓主板RK3288 SMT贴片加工案例

核心板与底板往往分开贴装，接口座、排针、天线座需要后焊，焊点高度与平整度直接影响整机装配。我们按接口类型分配工位，后焊后逐块做通电与接口通断确认。

• DDR 区域优先保证贴装精度，回流后复查连锡与偏移
• 天线净空区做禁布管理与助焊剂残留管控
• 核心板与底板分开周转，避免二次搬运碰伤

做过同类的板，工艺参数接着用，试产更快；测试与老化见 PCBA 测试。

RK3288 这类老平台

RK3288 已经不算新平台，但存量大、方案成熟，很多行业设备还在用。这类板的麻烦不在工艺难度，在物料的持续性——主控、内存、电源芯片都可能遇到停产或批次差异。

板子结构多是核心板加底板。核心板密度高、底板接口多，两块板的工艺重点不同，混在一起排产容易互相拖。

行业设备一次下单不多，但要长期供货。同一型号可能一年做几批，每批几百片，工艺参数要能稳定复现。

核心板与底板分开

• 核心板与底板分开排产，各自的参数档案独立保存，换型不影响对方。
• BOM 先做配单，把停产与长交期料挑出来，替代料书面确认后才换。
• 接口座与排针先贴片后过波峰，避免塑胶件二次受热变形。
• 每批做首件与通电确认，接口逐项通断，记录随批次留存。

内存批次差异

内存颗粒批次差异。同一型号不同批次的内存，时序参数可能有微妙差别，装到板上前看不出来，跑机时偶发重启。批量大的项目建议同一批锁定同一批次的颗粒，别混着用。

料期比工期更关键

图纸、BOM、坐标齐全之后，第 1 个工作日先给 DFM 与报价。打样3–5 天，量产4–6 天，但料期常常才是瓶颈。老平台的料常常要现找，交货时间受物料影响比受产能影响大，下单前先把料的交期问清楚。

老平台还值得做吗？

看你的量。方案成熟、软件不用重做，改平台的成本可能比继续用更高。平台新旧不影响贴装，影响的是料还在不在产、参数能不能复现。

能长期供货吗？

能，前提是料能持续。关键料可以按年用量提前锁一部分库存，替代料提前验证。这两件事要在项目开始谈，等到断料那天再谈就只剩涨价一条路。
