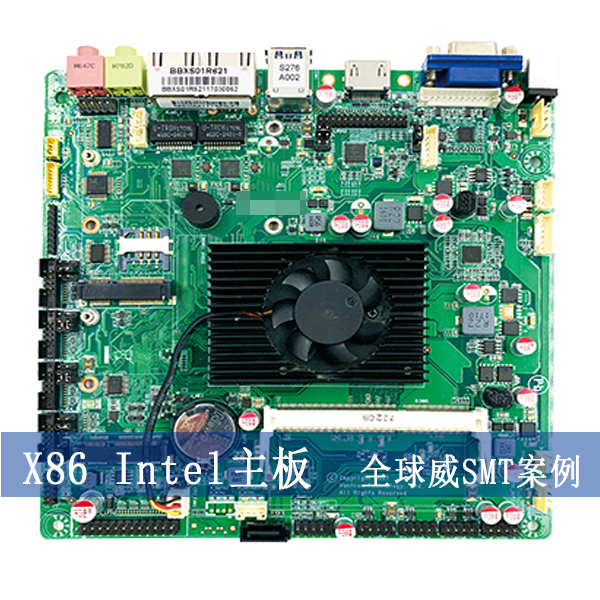

X86-Intel主板SMT贴片加工案例

工控与服务器主板强调长期连续运行，选料与工艺都按长生命周期考虑。钢网开孔、回流曲线、后焊温度分别建档，换线时按上料表扫码核对，关键区域补 X-Ray 抽检看空洞率。

• BGA 主控与内存颗粒贴装后做 X-Ray，重点看空洞与偏移
• 宽温器件按客户 BOM 指定品牌，替代料需书面确认
• 首件对照装配图与 BOM 逐项签核，确认后才批量投料

DFM 在报价之前做，Gerber 与 BOM 发来即可；插件这一段见 DIP 插件加工。

X86 平台的板为什么麻烦

X86 主板的特点是件大、层多、接口标准。CPU 座、内存插槽都是受力件，插拔时机械应力会直接传到焊点上。这类座子的焊点不足，装机能点亮，用一段时间就出现内存不认或随机死机。

板子层数多、铜厚，回流时整板的吸热量大，小器件和大座子同炉的温差不好压。温差大，小器件过热的概率就高，而这类过热在电测里查不出来。

工控与服务器场景要求长期连续运行，选料与工艺都得按长生命周期考虑，不能只按当期能不能买到。

座子与插槽的参数

• CPU 座与内存插槽单独做炉温验证，实测座子底部与周边器件的温度差。
• 钢网开孔、回流曲线、后焊温度分别建档，换线按档案调，不凭记忆。
• BGA 主控与内存颗粒贴装后做 X-Ray，重点看空洞与偏移，不只看连锡。
• 宽温器件按客户 BOM 指定品牌，替代料书面确认后才换。

针脚与内存

CPU 座的针脚变形。座子是塑料本体加金属针，受热或受外力后针脚歪一排，整块板就废了。现在的做法是贴装后加保护盖，周转不叠压，装配前再开盖检查一遍。

板厂周期要算进去

拿到完整文件后，先出 DFM 与报价，这一步 1 个工作日。打样3–5 天，量产跟着板到厂那天算。X86 的板子层数多，板厂周期往往比贴装长，交货时间要从板到厂那天算，不从下单那天算。

内存插槽的焊点怎么保证？

靠三样：插槽贴装后的共面性、回流时的实测温度、以及后焊段的补焊规范。插槽引脚多、热容大，最容易出现局部未熔，所以这类器件的炉温不能和普通板共用一套。

能按我们的验收标准做吗？

能。把验收标准（比如按 IPC-A-610 的哪个等级、空洞率上限、外观判定）在报价前给过来，我们按你的标准设检测项和判定阈值。标准没写的按行业常规执行，有分歧的以书面确认为准。
