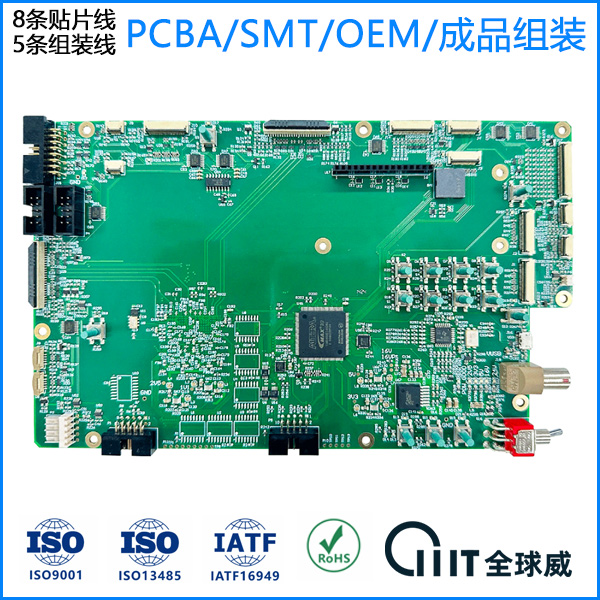

医疗线路板SMT贴片加工高精度PCBA贴装

传感器接口、高精度 ADC 周边焊点逐点检查，配合通电老化筛选早期失效。生产记录与物料批号绑定，便于体系审核与不良追溯。

• 关键焊点全检，配合 AOI 与 X-Ray 双重确认
• 洁净装配区作业，防静电与颗粒管控
• 批次记录留存，支持追溯与体系审核

板型一致时参数直接复用，试产周期随之缩短；测试环节见 测试与老化。

高精度贴装到底指什么

医疗板上常见的精度挑战是三样：01005 这种公制 0.4×0.2mm 的元件、0.35–0.4mm 间距的 QFN 与 BGA、以及细间距连接器。这三类器件的共同点是「锡膏量窗口窄」。多一点连锡，少一点空焊，而窗口往往只有几微米。

窗口怎么守住

• 钢网按板型单独开，细间距位置做缩孔与减薄，面积比不低于工艺下限
• SPI 逐点测体积、高度、面积与偏移，超差的板洗掉重印，不进回流
• 贴装参数按 SPI 数据微调，不用一套参数打完整个板面
• 回流后 AOI 覆盖 01005 与 QFN，BGA 与存储区按批抽 X-Ray 看空洞与偏移

精度之外还有清洁度

医疗板对小信号敏感，助焊剂残留会形成漏电通路，表现为读数漂移。所以低残留锡膏配清洗是常规做法，需要时做离子污染度确认，按 1.56μg/cm² NaCl 当量判定。清洗后必须烘干，连接器座腔这类容易存水的位置单独加目检。

洁净装配区怎么管

防静电手环与台垫每日点检；工位不放纸箱与散料；板子上线前才拆真空包装，拆开后多久贴完写进作业指导书；潮湿季节拆包先烘烤，烘烤记录随批留存。这些动作看着琐碎，体系审核时逐条都要有记录。

追溯与文件

物料批号、生产批次、设备编号、操作记录四样要能串起来。客户来审厂，给一个批号要能调出当天用的锡膏卷号、贴片机编号、炉温曲线、首件签核人。缺一环，整套追溯就不成立。

高精度是不是意味着贵很多

贵在检测与返工，不在贴装本身。同样一块板，通用板抽检就过，高精度板要 SPI 全检、AOI 全覆盖、X-Ray 抽检，检测工时占比很高。想压成本，先从设计上把细间距器件集中、把拼板做合理，比砍检测项有效。
