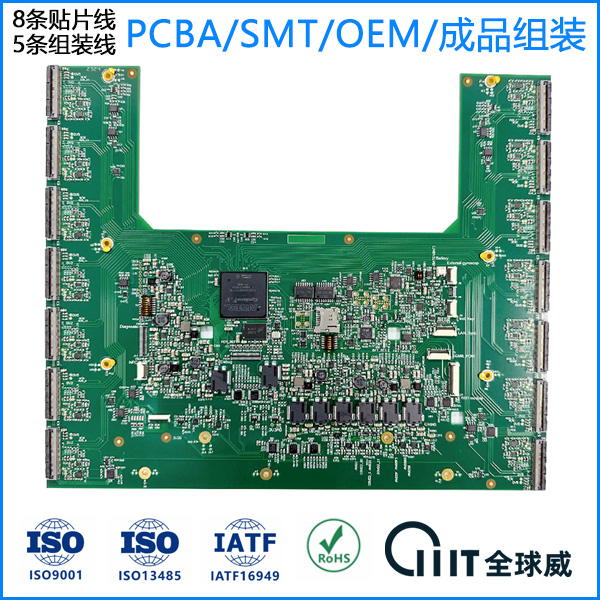

工控主板SMT贴片加工PCBA贴装生产组装

工控与服务器主板强调长期连续运行，选料与工艺都按长生命周期考虑。钢网开孔、回流曲线、后焊温度分别建档，换线时按上料表扫码核对，关键区域补 X-Ray 抽检看空洞率。

• 插件连接器与排针先贴片、后过波峰，避免二次受热让塑胶件变形
• 多路接口逐项做通断与带载测试，记录随批次留存
• 大电流与散热焊盘单独设定锡膏量，回流后确认爬锡高度

打样 1 片起，与小批量一起可加急，齐料后分批交付；贴片环节见 贴片加工。

从贴装到整机，中间隔着装配

工控机的产品形态是机箱、主板、扩展卡、电源、硬盘架的组合。主板做完只是半成品，装进机箱才算交付。装配段决定的是整机的可靠性与一致性：螺丝扭矩、走线、风道、扩展卡的固定，每一项都有返修成本。

装配里容易踩的坑

• 螺丝扭矩按结构件要求设定并抽检，扭大了压裂板子或滑牙，扭小了运输中松脱
• 扩展卡与背板的插接要到底，半插在振动后接触不良，表现为随机死机
• 线束走向不能压到板边器件与风扇，磨破绝缘是慢性故障
• 风道不能被线束挡住，工控机长期高温运行，风道乱了整机温度上去

整机测试与老化

整机测试和板级测试不是一回事。板级测的是电路，整机测的是系统：上电时序、接口带载、硬盘识别、扩展卡识别、风扇转速控制。老化在整机阶段做更有意义，能暴露装配应力造成的问题。条件按你方标准执行，记录随货。

贴装段 8 条 SMT 线、后焊 2 条，整机装配与测试在同一厂区衔接。

为什么整机放在同一厂区做

板子与整机分开做，出问题时先扯责任：是板的问题还是装的问题。放在同一厂区闭环，回溯只需查自己的记录，责任清楚，改起来也快。代价是每段都要有人、有记录，管理成本上去了，这笔账要按订单量算。

工控客户审厂常看什么

看现场，也看记录，还看这些记录是不是当场填的。提前约工作日，我们能安排人带着走 SMT 线、DIP 与后焊段、测试与组装，也可以按批次号调取某批的全套记录。要看某个具体工序的作业指导书，提前说一声。
