工控核芯板smt代工厂,PCBA贴片加工厂，DIP插件后焊

这类板卡通常多路串口、网口、显示接口并存，插件件与贴片件混排，后焊工位多、焊点密度高。我们把回流与后焊分开设定参数，接口焊点按类型逐项做通断确认，避免整机装配后才发现虚焊。

• BGA 主控与内存颗粒贴装后做 X-Ray，重点看空洞与偏移
• 宽温器件按客户 BOM 指定品牌，替代料需书面确认
• 首件对照装配图与 BOM 逐项签核，确认后才批量投料

打样与小批量都能加急，物料齐套后按排产分批交货；贴片这一段见 SMT 贴片加工。

核芯板的核心是那颗连接器

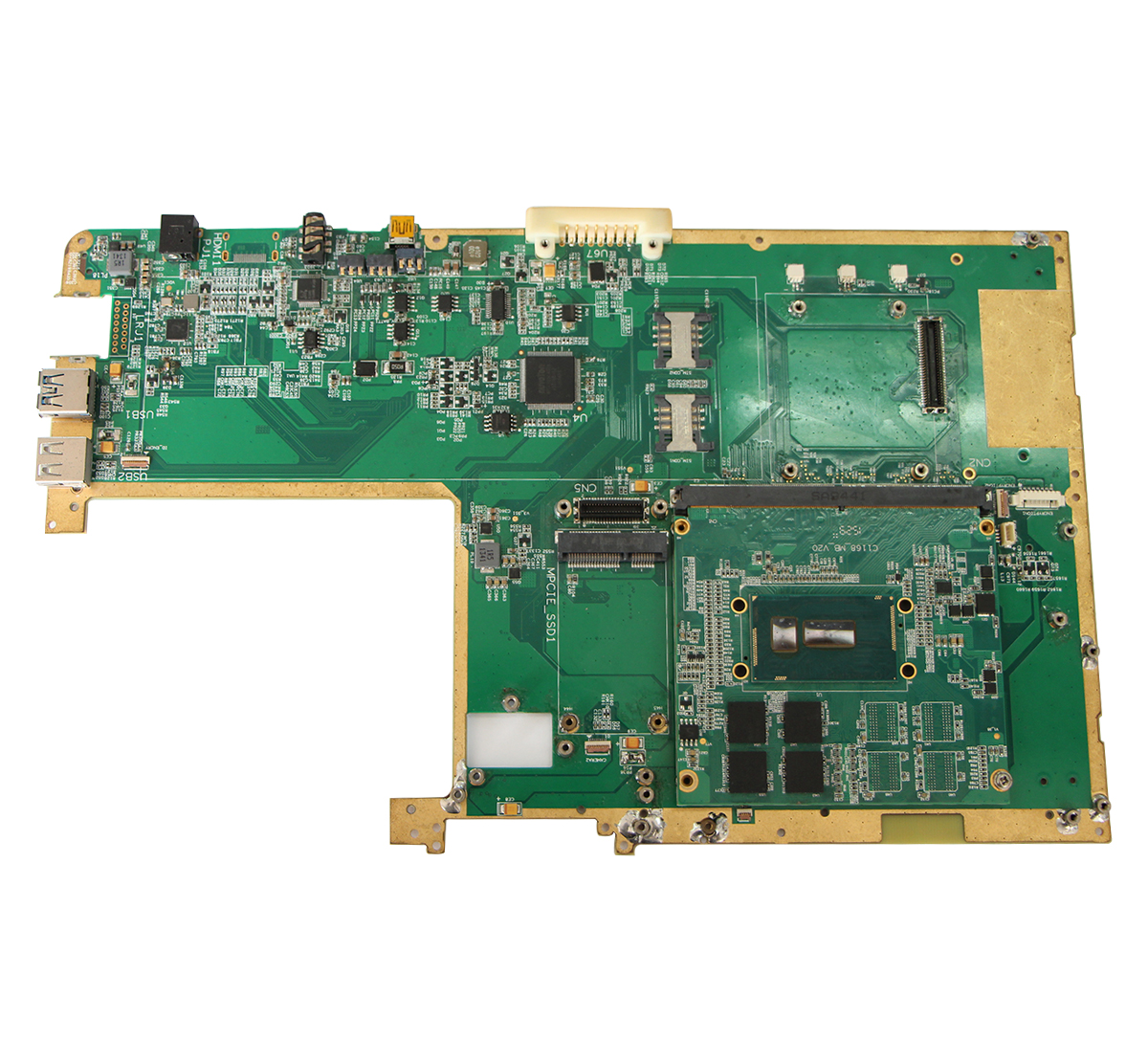

核心板把主控、内存、存储做成一个模块，通过板对板连接器插到底板上。整机的可靠性有很大一部分压在这对连接器上：针脚密、间距小、共面性要求高，贴装偏一点就插不到底，或者插上了接触不良。

连接器贴装怎么控

• 连接器位置做局部支撑，回流时板子不能在这个位置下沉
• 贴装后测共面性与平面度，不只看位置对不对
• 连接器本体耐温有限，回流曲线按它的规格定，不用通用曲线
• 贴完不叠放，用托盘周转，压变形了整批报废
• 回流走 12 温区氮气炉，连接器本体的峰值温度按规格单独确认

核心板自己的热

核心板面积小、功耗集中，主控与内存挨得近，热量出不去。板上靠散热焊盘与过孔阵列把热导到背面，再靠结构件传导。焊盘下的空洞会直接抬高结温，所以这类板的 X-Ray 不只是看连锡，要看空洞分布。

分板与拼板

核心板小，一拼几十块很常见。分板应力会传到连接器与板边电容上，用铣刀分板并做分板后复查。拼板设计里连接筋的位置也要考虑，筋留在连接器旁边，掰的时候应力正好作用在最脆弱的地方。

同一块核心板配多种底板

常见一个核心板配3–4 种底板，底板不同、接口不同，核心板是同一套参数。这种结构的好处是核心板的工艺可以复用，试产周期短；代价是底板每次都要重新确认，接口与后焊不能照抄上一版。
