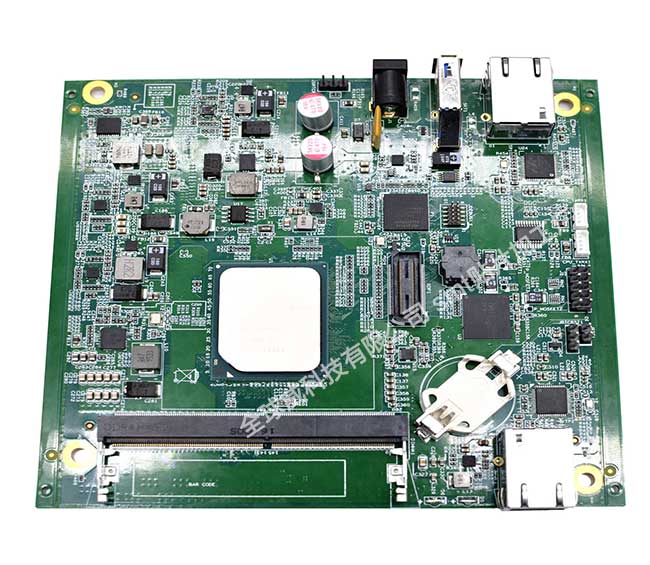

工控服务器主板 INTEL C3000系列 pcba焊接

这类板卡通常多路串口、网口、显示接口并存，插件件与贴片件混排，后焊工位多、焊点密度高。我们把回流与后焊分开设定参数，接口焊点按类型逐项做通断确认，避免整机装配后才发现虚焊。

• 插件连接器与排针先贴片、后过波峰，避免二次受热让塑胶件变形
• 多路接口逐项做通断与带载测试，记录随批次留存
• 大电流与散热焊盘单独设定锡膏量，回流后确认爬锡高度

先发 Gerber、BOM，我们做 DFM 检查后报价；插件与后焊见 DIP 插件后焊。

C3000 这类低功耗平台的特点

Atom C3000 系列把 CPU、内存控制器、多路万兆网口集成在一颗 SoC 上，功耗低、无需风扇，适合无风扇工控与边缘服务器。集成度高带来两个工艺特点：BGA 面积大、球数多；板面器件密度高但发热集中。

大 BGA 怎么贴

• 钢网按球间距与球径单独开孔，面积比不够会少锡，过量会连锡
• 贴装后 X-Ray 看空洞与偏移，大 BGA 的空洞常集中在中心，边界也要看
• 回流曲线按实测板温定，大 BGA 吸热多，板面温差要压在可接受范围
• 板子过炉前按工艺卡烘烤，多层板受潮爆板（分层）是这类板的隐性报废

多路网口与高速信号

万兆网口走差分，对阻抗与焊点一致性敏感。网口变压器与 RJ45 是插件件，后焊时要注意变压器本体的耐温，以及网口外壳的接地脚是否焊透——接地脚虚焊，整机表现为丢包或协商不到万兆。

无风扇设计的散热压力

没有风扇，热量全靠板子与外壳传导。散热焊盘、过孔阵列、铜箔面积都是通路，焊盘下的空洞直接抬高结温。所以这类板的 X-Ray 结果要按分布判，不只看一个空洞率数字，中心集中空洞的危害远大于边缘零星空洞。

长供期这件事必须提前谈

工控服务器生命周期长，SoC 与内存的供货周期常常跟不上设备寿命。关键料按年用量提前锁库存，替代料提前验证。等到断料再谈，只剩涨价和改版两条路，两条都贵。
