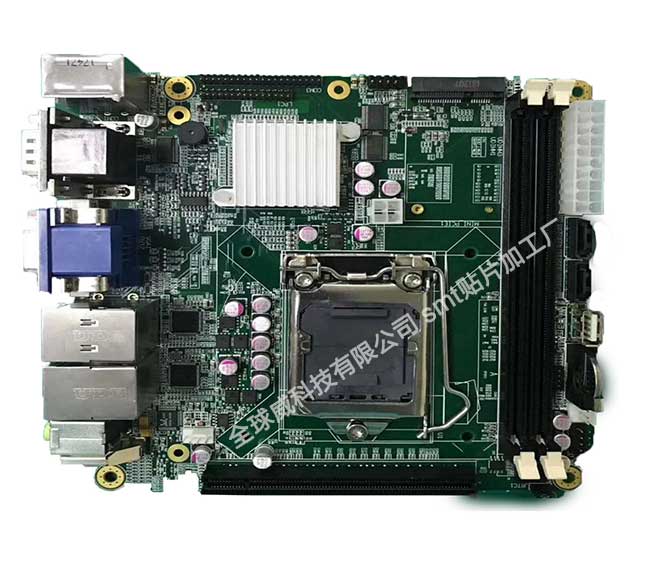

Intel H81工控主板pcba

工控与服务器主板强调长期连续运行，选料与工艺都按长生命周期考虑。钢网开孔、回流曲线、后焊温度分别建档，换线时按上料表扫码核对，关键区域补 X-Ray 抽检看空洞率。

• BGA 主控与内存颗粒贴装后做 X-Ray，重点看空洞与偏移
• 宽温器件按客户 BOM 指定品牌，替代料需书面确认
• 首件对照装配图与 BOM 逐项签核，确认后才批量投料

小批量与打样都接加急，出货按排产分批走；贴片能力见 SMT 贴片加工。

LGA 座和内存插槽是这块板的主角

H81 平台的板上，CPU 座与两条内存插槽占了成本和风险的大头。这两类件都是「贴装看不出问题、整机才知道」的：座子焊点不足，装机能点亮，插拔几次后开始随机死机或内存不认。

座子怎么焊

• 座子位置做局部支撑，回流时板子不能在这里下沉，否则针脚整排高低不齐
• 贴装后测共面性，压板与针脚不能有翘起
• 座子本体耐温有限，回流曲线按规格单独设，不用通用曲线
• 贴完加保护盖，周转不叠压，装配前开盖复检一遍

后焊段才是工控板的差异所在

H81 工控板上的插件件多：串口、并口、PS2、VGA、网口、音频座、ATX 电源座。这些件靠手插后焊，焊点大小与透锡高度直接决定现场故障率。做法是按接口类型分工位，同类件同一个人做，透锡高度按 IPC-A-610 卡，焊完逐块做通断与带载。

BIOS 与设置

板级出货前要不要烧 BIOS、要不要预置默认设置，按你方要求执行。烧录这类工序厂内按你方提供的程序与工装做，工装通常客供或外发定制。烧录后做一次上电自检确认，记录固件版本。

为什么工控客户愿意多花钱

因为返修成本高。设备装在产线或机房，坏一块板要停线、要派人、要等件。板子本身的差价，一次上门就吃掉了。所以工控板的价值不在贴得多快，在批量一致性上——每一批都一样，才敢承诺五年的可用性。
