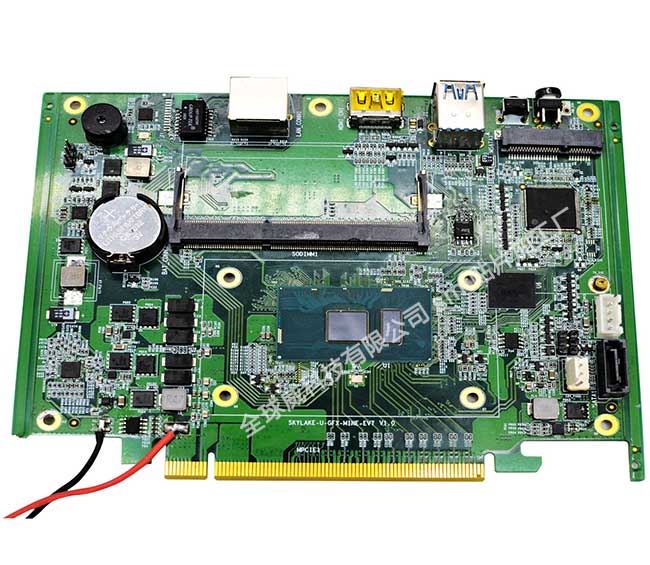

这块板是怎么做的
加工要点 供电相数多、大电流走线宽,重点是厚铜区域锡膏量与回流曲线的匹配,以及大尺寸 BGA 与电感的贴装偏移控制。
矿机与显卡板供电相数多、大电流走线宽,难点在厚铜区域的锡膏量与回流曲线匹配,以及大尺寸 BGA、电感、MOS 的贴装偏移控制。
- 厚铜区单独开钢网,保证锡膏量充足
- 大电感与 MOS 的贴装偏移重点管控
- 散热焊盘空洞率抽检,控制在高负载可接受范围
打样和小批量能压缩交期,物料齐套即排产;贴片这一段见 贴片加工。
这张卡真正吃的是散热
显卡与矿机的板子,电气上并不复杂,难的是把热量从芯片导出去。板子承担一部分导热:散热焊盘、过孔阵列、铜箔面积都是散热通路。焊盘下面的空洞会直接抬高结温,空洞 30% 和 5% 的板,跑同一个负载能差出十几度。
空洞率怎么卡
- 散热焊盘做网格排气开孔,减少回流时气体被压在焊盘下
- 回流曲线延长熔点以上的时间,给气体留出逃逸窗口,但不能延长到损伤器件
- 按批抽 X-Ray 看空洞分布,不只看总百分比——集中在中心与散在边缘,热阻完全不同
- 超标的挑出来,不混进正常批次,也不靠"再烤一遍"补救
- 判据用 IPC-A-610 的 25%,超的挑出来不上线
厚铜与锡膏量
大电流走线用厚铜,铜厚上去之后板面吸热快,锡膏熔化需要的热量更多。同一个钢网厚度下,厚铜区的锡膏量偏薄,爬锡高度不够,载流截面就小。做法是厚铜区局部加厚钢网或阶梯开孔,不整板加厚——整板加厚会让细间距器件连锡。
电感与 MOS 的偏移
这两类器件体积大、重量大,回流时锡膏熔化后的表面张力不足以拉住,偏移与立起都出现过。贴装压力与贴装高度要按器件单独设,不能全板一个参数走到底。回流后对这两类器件做位置复测。
满载测试做不做
建议做。空载能点亮的板,满载可能掉算力或降频,这类问题靠电测发现不了。满载测试要你方提供负载程序与判定标准,我们按标准执行并记录温升,测试时长按你方要求。
