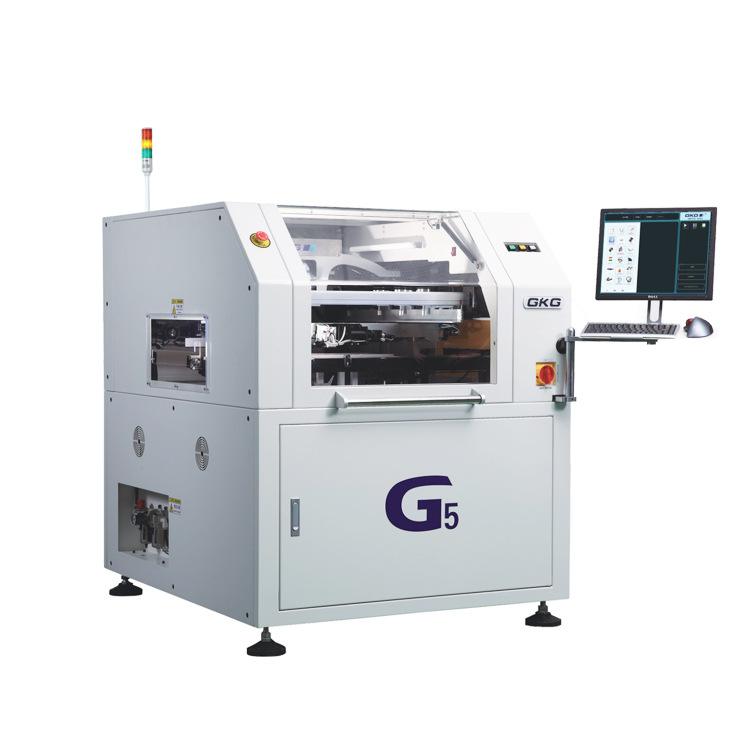

贴片加工,smt贴片厂,pcba加工厂的全自动印刷机操作手册
1、目的：
1.1 规范并指导印锡工正确操作 HTGD 印刷机。
1.2 保证 HTGD 印刷机正常运转，提高生产效率,延长设备及备件的使用寿命。

2、范围：适用GD450 印刷机。

3、职责：
3.1 全球威科技生产部印锡工负责设备操作、检查印锡效果及设备日常清洁并做好日保养记录。
3.2 生产部跟线技术员、工程师负责设备调试、维护，并指导与监督操作人员的操作。
3.3 SMT 技术部保养组负责实施对设备的定期保养与维护，并做好设备定期保养记录。

4、开机前准备动作：
4.1 检查气压、电压是否正常，正常工作气压为 4-6.5bar，电压为 220V； copyright：pcba-smt.cn
4.2 检查清洗网纸是否用完，清洗液是否已低于容器的 1/3，并及时添加；
4.3 检查轨道、顶针、刮刀及钢网是否存在残留锡渣，并将其清洁干净；
4.4 确认设备运行轨迹范围内无杂物，如有，应立即清除，以免造成设备异常损坏；

5、开机步骤:
5.1 打开机台右下方部的电源开关(向右扳动开关),接通电源.
5.2 机器进入 WINDOWS 登陆画面。
5.3 进入机器软件进行归零操作。步骤为：是否进行机器归零→机器正在归零→机器归零完成

6、操作步骤:
6.1 机器归零后，点击打开文件选择生产程序（确认是否与工艺程序名一致）
6.2 单击机器软件画面的制程检查 PCB 的基本资料，确认 PCB 设置的宽度与实际的 PCB 宽度是否匹配，进出板方向是否正确等 copyright：pcba-smt.cn
6.3 点击下一页设置机器的印锡参数与清洗参数是否与工艺要求一致。
6.4 点击下一页选择自动定位选项，放入 PCB 定位→装钢网→作 MARK 点。确认无误后保存退出。
6.5 安装刮刀时要注意刮刀不能安装反并且安装到位.否则钢网和刮刀会损坏。
6.6 区分前后刮刀,根据螺丝间距的不同装在不同位置上,不能相互交换。
6.7 加入适量的锡膏点击主画面开始键,待机器提示等待进板提示时放板开始印刷。
6.8 在印第一块板前由跟线技术人员确认刮刀是否装好，钢网是否锁紧。印锡工在确认PCB型号和版本正确后，按工艺要求的方向将其放在机器进板轨道上，开始印刷。
6.9 在印刷过程中,每隔半小时检查刮刀前的锡膏滚动直径是否为15mm，每次添加的原则是：少量多次，同时铲回刮刀两边的锡膏，放置到刮刀滚动位置，以免两边的锡膏停置时间过长出现变质。在添加锡膏时必须将机器退出自动印刷状态,锡膏加好后，必须保持机器安全门关闭，以免锡膏内助焊剂挥发过快，影响其印刷质量。印刷完成后，操作工需根据工艺要求检查产品印刷效果：是否有少锡/塌陷/拉尖等不良。
6.10 当生产主界面出现清洗纸已用完的提示时则需要更换钢网纸.更换钢网纸时需参照机器上所标识的钢网纸卷绕方向，防止卷错。更换完成后按RESET键。
6.11 自动印锡机必须使用专用的清洁剂（工业酒精），机器须根据工艺要求设置自动清洗钢网次数及手工清洗要求。
6.12 正常生产过程中不得随便拆下钢网，否则需要重新调试机器及对位等，当需要拆下钢网时,必须先把刮刀上的锡膏铲掉避免锡膏掉入机器内。
6.13 印锡工放板时要注意 PCB 的进板方向,尤其是双面板，避免撞坏零件和顶坏钢网
6.14 在生产过程中，如果机器发出异常声响（或可能会损伤机器与人时），要立即按紧急停止键，并叫技术员或工程师来处理。
6.15 如果生产过程中出现停产 1 小时以上不用开机时，应将锡膏从钢网中铲出存放在锡膏瓶里(严禁与未使用的新锡膏混装)，且保持锡膏瓶的盖子常闭，将钢网、刮刀清洗放好

7、关机步骤
7.1 首先退出生产状态,将机器停止运行，关闭软件。
7.2 将钢网上的锡膏收集、保存。
7.3 用钢网纸沾酒精清洗网板,开口用气枪吹净,仔细检查密间距引脚（如 IC）的开孔,以防堵塞，将刮刀卸下清洗,刮刀应轻拿轻放,以防变形。
7.4 将机器的内外部清洁干净。
7.5 将机台电源开关分开(向左扳动到 OFF),关机完毕!

8、机器重点印刷参数设置：项目参数设置备注

9、注意事项
9.1 擦拭机器外壳不可以使用酒精、洗板水等有腐蚀性的溶剂。
9.2 机器在运作过程中不得打开盖子，不得将手伸到机器内。
9.3 清洁钢网时不可以将钢网抽出一半后压或爬在钢网上清洁，易将钢网进出槽出口处压变形。
9.4 操作人员不得私自修改机器参数。
9.5 当生产线无计划时，机器上的刮刀要清洗干净，并且回库。
9.6 设备异常时应及时停机(按停止键或紧急停止键),立即上报现场工程技术人员处理.
9.7 生产线领用刮刀时要根据生产的是有铅产品还是无铅产品，有铅产品的刮刀和无铅产品的刮刀不可以混用。无铅产品的刮刀贴有无铅标示。
9.8 领用锡膏必须按工艺要求，使用过程中加锡膏要采取少量多次的原则，保证锡膏滚动直径在15MM左右。加完锡膏要及时的把（内盖，外盖）盖盖住。
9.9 锡膏回库时要注意把锡膏的内盖盖好，填写好状态标示，并且要把内部的空气挤出避免氧化
9.10 锡膏内盖盖好之后要把周围内壁的锡膏用布条或钢网纸擦干净。
9.11 回库到仓库时要仓库确认，并用胶纸把瓶口封住在放回冰箱冷藏。
