潮敏元件为什么要烘烤：MSL 等级与烘烤时长怎么定

拆开防潮袋那一刻，倒计时就开始了。这不是夸张。塑封器件在回流焊 245℃ 的几十秒里，内部水汽会瞬间汽化膨胀，压力顶不开就分层，顶开了就是爆米花裂纹。

一、MSL 是什么

MSL（Moisture Sensitivity Level，湿敏等级）分 1 到 6 级，数字越大越怕潮。它描述的是「拆封后在车间环境里能放多久」，也就是车间寿命：

1. MSL 1：不限制，基本不用管；
2. MSL 2 / 2a：车间寿命以周计；
3. MSL 3：常见 BGA、QFN 多在这一级，车间寿命约 168 小时；
4. MSL 4 以上：以小时计，拆封即计时，超时必须烘。

具体时限按 J-STD-033 的表查，不同封装厚度、不同本体尺寸对应不同数字。凭印象记「三天」不可靠。

二、什么情况必须烘

五种：湿度指示卡变色超标、拆封超期、散料（原包装已破）、返修拆下来的器件、以及长期存放在非控湿环境的库存料。前两种最容易漏。尤其返修件，很多人默认「刚拆下来的还干」，实际上它已经在车间里放了几天。

三、烘烤温度与时长怎么定

这一步的坑最多，因为不是所有包装都能烤 125℃：

1. 耐温托盘、管装：可以按 J-STD-033 用 125℃ 烘烤，时间按本体厚度查表，通常 24 小时上下；
2. 编带卷盘：多数卷盘材料和载带耐温只有 65℃ 左右，125℃ 会变形，必须用 40℃ 低湿烘箱（相对湿度 5% 以下）长时间烘，时间明显拉长；
3. 袋装散料：先确认器件本体耐温，再决定温度，拿不准就按低温长时走。

烘完不是结束：器件回到车间环境后重新开始计时，一般要求在 168 小时内用完，用不完要重新干燥封装。

四、爆米花损伤为什么可怕

它的特点是「焊上了，但内部已经坏了」：

1. 塑封体与芯片、引线框架之间分层，X-Ray 只能看到焊点，看不到内部分层；
2. 内部微裂纹在温度循环中扩展，几个月后出现间歇性失效；
3. BGA 表现为球窝分离、焊球与焊盘之间拉开，外观和正常焊点几乎一样。

所以这类问题没法靠 AOI 兜底，只能靠流程卡住：来料查湿度指示卡、拆封记录时间、超时强制烘烤、烘烤记录留档。

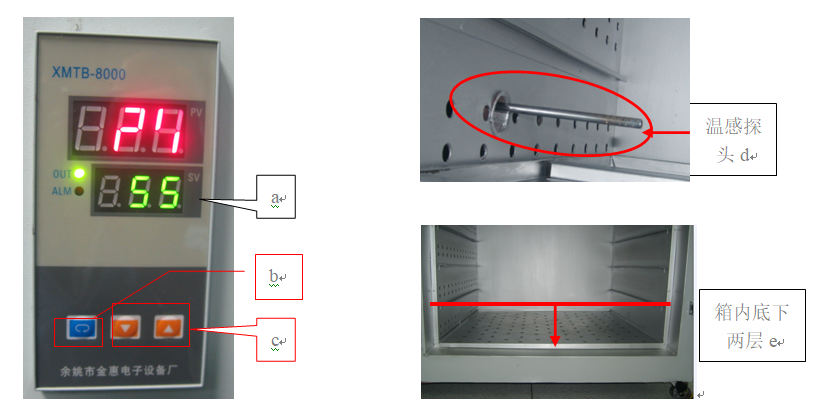

五、车间里的实际做法

我们的做法是把这三件事变成硬约束，而不是操作员自觉：料盘入库时登记拆封时间，超过车间寿命的自动进烘烤清单；烘箱带温湿度记录；烘完的料贴标签注明出炉时间与可用截止时间。12 温区氮气炉把峰值温度稳住，减少温度超调。温度越高，水汽膨胀压力越大，这一点在细间距器件上尤其明显。
